在現代牙科治療中，根管治療是一項常見但極其關鍵的技術操作。為了確保治療的成功率和安全性，所使用的根管器械（如根管銼）必須具備足夠的機械性能，尤其是在承受扭力方面的能力。YY0803.1-2010《牙科根管器械第1部分：通用要求》標準對牙科根管器械提出了詳細的技術規范，其中關于根管銼的機械性能測試尤為重要。
標準概述
YY0803.1-2010是中國 醫藥行業標準的一部分，專門針對牙科根管器械的質量和技術要求進行了明確規定。該標準適用于金屬制根管銼、擴孔鉆等用于根管預備的器械，涵蓋了尺寸公差、材料性能、表面處理、耐腐蝕性以及力學性能等多個方面。
儀器介紹

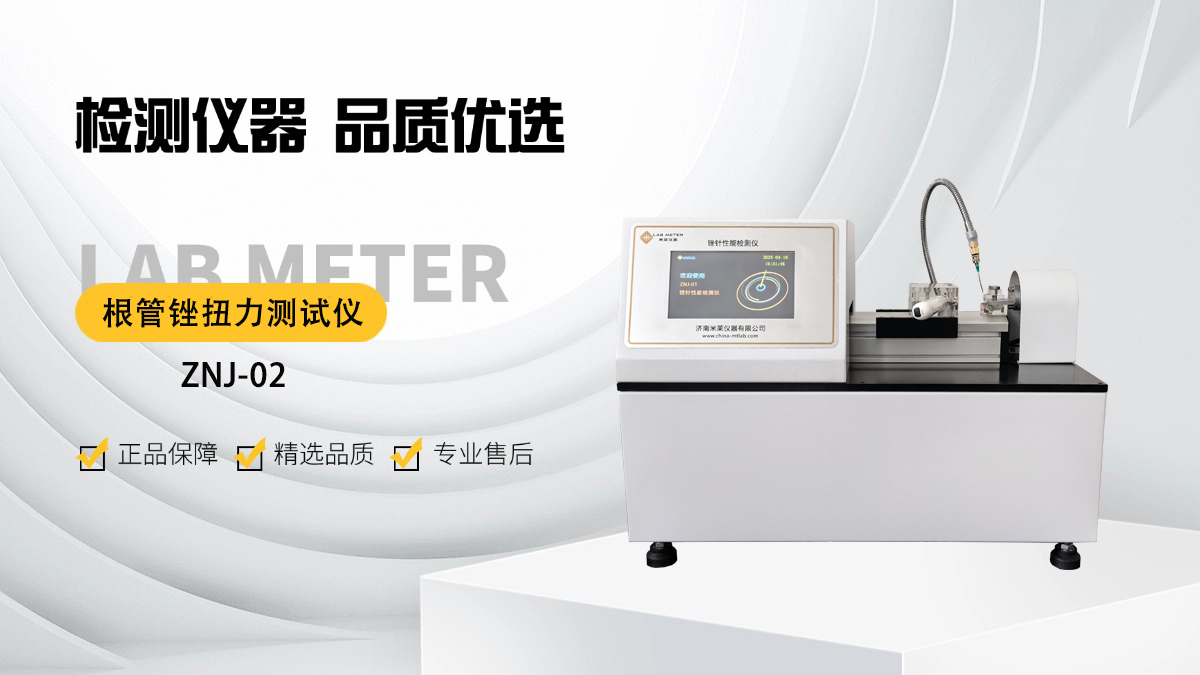

牙科根管器械根管銼的機械性能測試使用米萊儀器研發生產的ZNJ-02根管銼扭力測試儀，儀器用于測量根管銼的抗扭強度、抗彎強度、更大 扭矩、更大 扭角、軸向位移等性能，智能化操作，具備多種試驗功能，0.5級超高測試精度，是根管銼生產廠家、研究機構、第三方檢測機構質量控制必備的工具。
儀器參數
測試范圍：0-200N.mm
分辨率：0.01N.mm
精度：0.5級
速度：0.1r/min～10r/min(無極調速)
扭矩加載方向：正反雙向
扭轉角度：0-360000度(自由設定)
位移：0-120mm
機械性能測試要求及方法
1.抗扭強度
根管器械應符合本標準后續部分的要求測試應按下面規定進行。
1.1原理
通過測量每根根管器械的更大 扭矩和角偏轉來測定根管器械的抗扭強度。
1.2步驟
在與根管器械操作部分相連的地方，用合適的鋼絲剪剪去柄或桿。根據被檢樣品扭矩的范圍，校準扭矩測量裝置。把試件置入齒輪電動機的卡盤中，最多露出1mm非工作部分。上緊卡盤。慢慢沿著直線軸承滑動扭矩測量裝置，直到試件的 進入黃銅夾鉗3mm。確保試件筆直并位于夾鉗的中央。上緊卡盤。由于裝夾可能會導致試件產生預應力，所以要逐步調整齒輪電動機，直到扭矩?cái)?shù)字顯示或條形圖表記錄儀顯示為0。在確認了從試件柄末端方向看去，齒輪電動機的旋轉方向?yàn)轫槙r(shí)針方向后，啟動齒輪電動機開始測試加載。在試件遭到破壞時，停止運行圖示裝置。記錄每個被檢器械的更大 扭矩和偏轉角。裝夾根管器械的時候要小心避免試驗前的損壞。如果受損，更換一個根管器械。
2.抗彎強度
2.1原理
通過彎曲根管器械45°，測定其抗彎強度
2.2步驟
在與根管器械的操作部分相連的地方，用合適的鋼絲剪剪去柄或桿。設置儀器在45°偏轉角停止。在扭矩測量裝置的柄上安裝卡盤。把試件的 夾持在卡盤的夾鉗中，夾持深度為3mm，垂直于電動機軸。上緊卡盤。把撥桿安裝于電動機柄上。沿著直線滾珠軸承滑動扭矩測量裝置，直到試件位于撥桿前方。往正確的方向旋轉電動機，直到撥桿剛好接觸試件。保證顯示器的顯示為零。啟動扭矩測量裝置。記錄每個受檢器械所用的扭矩。
2.3結果的表示
抗彎強度應用牛·米（N·m）表示。
3.柄和桿的可靠性
當柄或桿連接于操作部分時，連接應可靠且持久牢固。操作部分與柄或桿的徑向偏差應不大于0.02mm。當在規定扭矩范圍內時，操作部分不應與柄和桿發生相對滑動。測試應按下面規定進行。
3.1原理
柄和桿可靠性的評價包括了軸向移動和扭曲強度的測定。
3.2測試樣品的準備
取各種類型和規格的根管器械各5個，測試它們的軸向移動：另外再取各種類型和規格的根管器械各5個，測試它們的扭曲強度
3.3步驟
3.3.1軸向移動
測量和記錄操作部分的長度。夾緊操作部分，留3mm在外部。固定柄或桿以防軸向移動，不能卡住操作部分嵌入柄或桿的部分。軸向施加20N的力。測試并記錄操作部分的長度，以作為測定軸向移動的依據。
注：在工作部分和桿之間具有螺旋線（當超過安全扭矩極限，輸送器設計在此處斷裂）的糊劑輸送器，不必進行本試驗。
3.3.2扭曲強度
用扭矩表的卡盤夾持柄或桿。夾持操作部分延展部分后的柄或桿。離柄或桿3mm處固定操作部分。用35mN·m的扭矩順時針（從 至柄的尾部方向看）扭動器械。旋轉扭矩表，直到器械線材在柄或桿內滑動，或直到獲得最小扭矩注：如果線材直徑超過0.60mm，器械軸（即線材）在柄或桿內滑動之前可能扭曲。
3.4結果的表示
操作部分長度的變化應用毫米表示扭矩應用?！っ祝∟·m）表示
未來，隨著智能化和數字化技術的發展，ZNJ-02根管銼扭力測試儀將朝著更高精度、更強數據處理能力和遠程控制方向發展，進一步提升測試效率和數據分析水平。
